CADファイルに保存 アイコン 配置データ

作業ウィンドウに配置したデータをCADファイルとして保存します。
  1. ［ファイル］メニューから ［配置データ］ アイコンを実行します。

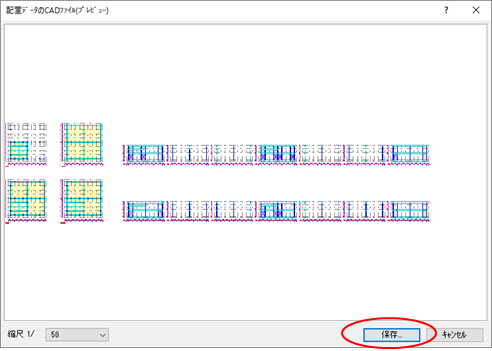

  2. 配置データのCADファイル（プレビュー）ダイアログが表示されます。
    縮尺を設定し、［保存］ボタンをクリックします。
    ダイアログ
    ※拡大やパンニングなどの操作方法は、作業ウィンドウと同じです （詳細は、｢作業ウィンドウ アイコン 画面表示｣を参照）。

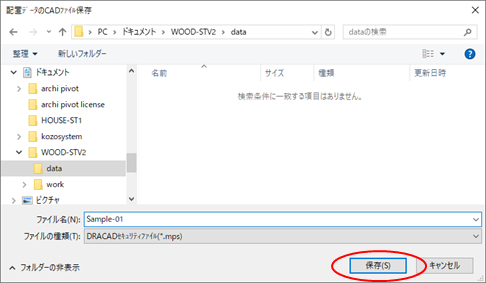

  3. 配置データのCADファイル保存ダイアログが表示されます （詳細は、｢入力データの保存｣を参照）。
    ファイル名を入力し、［保存］ボタンをクリックすると、 データが保存されます。
    ファイルの種類は、 ｢CADファイルに保存｣を参照してください。
    ダイアログ

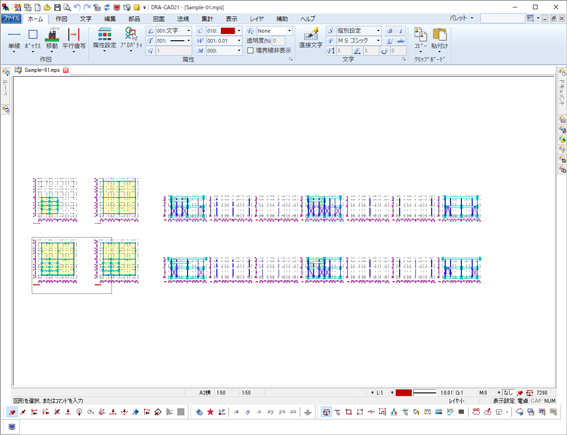

  1. CADファイルが作成されます。
    例：DRA-CADセキュリティファイル
    DRA-CAD
